WPS-L大型拉繩位移傳感器
拉繩位移傳感器是直線位移傳感器在結構上的精巧集成，充分結合了角度位移傳感器，直線位移傳感器以及齒輪、條傳動的各種優點，是一款結構緊湊、多用途、安裝簡便且安裝空間尺寸小，無須補償間隙，具有高精度測量、高重復性測量和高定位精度、長行程和壽命的傳感器。可以用于精確測量和定位控制。配合顯示儀表，也可以作為測量儀器進行人工測量。該系列產品具有很大的選擇空間，有S、M、L、XL等四種型號，行程從10MM至100000MM不等，具有模擬直流電流4-20毫安，模擬直流電壓0-5伏或0-10伏和脈沖A、B、Z相數字輸出可滿足大行程、高精度、各種信號需求。
根據實際使用情況，所有模擬信號輸出可以通過切換開關改變信號的邏輯方向。
SOP拉繩位移傳感器的核心部件電位器采用的是日本思博的產品，具有穩定性強，高精度，壽命長（壽命可達500萬次）等特點。鋼絲繩采用的是日本社鋼集團株式會社的產品，鋼絲繩直徑0.68MM，繩內擁有133根鋼絲。
拉繩位移傳感器用于倉儲位置定位，水庫大壩保護，閘門開度控制，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，工業機器人，射出機，木工機械，電梯，空氣壓縮機/油壓機，高度機，X-Y軸及其他長度位移，液位等相關尺寸量測和位置控制。
WPS-L大型拉繩位移傳感器
WPS-L大型拉繩位移傳感器
L型機座號：最大有效行程（電壓、電流、電阻型）11500mm，脈沖型：20000mm；
線性精度：（通用型）0.25%FS；（精密型）0.05%~0.08%FS；
重復精度：0.002%FS～0.001%FS；
產品型式：電流型（4～20mA；或20～4mA）；電壓型（0～10Vdc；或10～0Vdc）
電阻型（0～5kΩ；或0～10 kΩ）；脈沖型（一般3600～5000 ppr，incremental）
固定螺絲：M4mm；安裝方式：螺絲
有效壽命：500萬次往復行程；保護等級：IP65
供電電壓：24VDC(脈沖型供電電壓：5~24VDC)
產品本體安裝：
安裝左右孔距離：61±0.5mm
安裝前后孔距離：100mm
安裝螺絲：M4
牽引螺絲安裝：M6

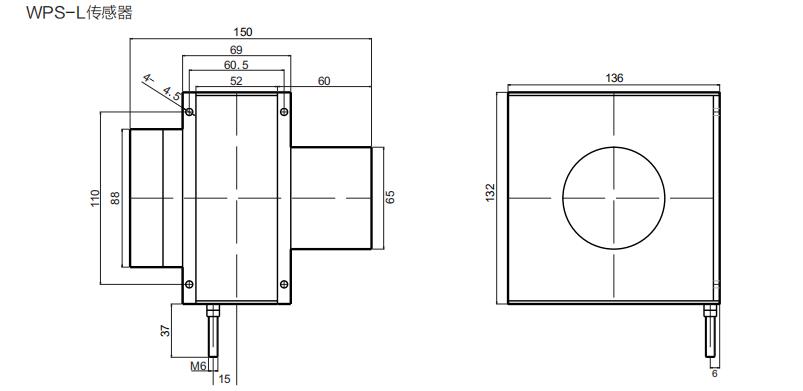

WPS-L型拉繩位移傳感器圖紙
